EAF011

m²

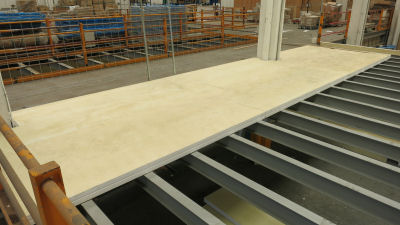

Laje aligeirada de vigotas metálicas e painéis "VALERO COMPOPLAK".

99,46€

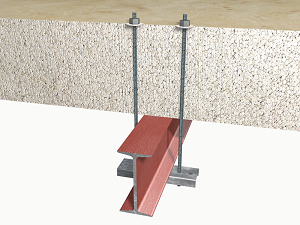

Laje com uma separação entre eixos de 70 cm, composta por vigotas de aço laminado a quente, IPE 120, S275JR (Fe430), e painel "VALERO COMPOPLAK", de 100 mm de espessura, 1200 mm de largura e 2700 mm de comprimento, formado por núcleo de poliestireno expandido (EPS), densidade 30 kg/m³, revestido nas duas faces com fibra de vidro, de 450 g/m² e compósito (WPC), com ranhuras nos laterais para permitir a passagem do perfil de conexão entre painéis; reforço de juntas entre painéis através de adesivo bicomponente "VALERO COMPOPLAK", perfis de MDF "VALERO COMPOPLAK", de 3660x100x10 mm e malha de fibra de vidro "VALERO COMPOPLAK" fixado mecanicamente às vigotas com fixações compostas por abraçadeiras de pendurar e varões roscados (4 ud/m²).

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07ala010h

kg

Aço laminado EN 10025 S275JR, em perfis laminados a quente, peças simples, para aplicações estruturais.

14,857

0,99

14,71

mt27pfi010

l

Primário de secagem rápida, formulado com resinas alquídicas modificadas e fosfato de zinco.

0,520

4,80

2,50

mt12ppe010g

m²

Painel "VALERO COMPOPLAK", de 100 mm de espessura, 1200 mm de largura e 2700 mm de comprimento, formado por núcleo de poliestireno expandido (EPS), densidade 30 kg/m³, revestido nas duas faces com fibra de vidro, de 450 g/m² e compósito (WPC), com ranhuras nos laterais para permitir a passagem do perfil de conexão entre painéis; resistência térmica 2,85 m²°C/W, condutibilidade térmica 0,035 W/(m°C), factor de resistência à difusão do vapor de água 716, Euroclasse E de reacção ao fogo, resistência à flexão 0,603 N/mm² e módulo de elasticidade 54,16 N/mm².

1,020

30,00

30,60

mt12ppe020a

m

Perfil de MDF "VALERO COMPOPLAK", de 3660x100x10 mm.

1,000

0,83

0,83

mt12ppe030a

kg

Adesivo bicomponente "VALERO COMPOPLAK".

0,700

9,17

6,42

mt12ppe050a

m²

Malha de fibra de vidro "VALERO COMPOPLAK".

0,350

3,00

1,05

mt12ppe100

Ud

Material auxiliar (varetas roscadas, porcas, anilhas e abraçadeira de suspensão), para a fixação do painel.

4,000

1,25

5,00

mo011

h

Oficial de 1ª montador.

0,309

17,41

5,38

mo080

h

Ajudante de montador.

0,309

16,45

5,08

mo047

h

Oficial de 1ª montador de estruturas metálicas.

0,742

17,69

13,13

mo094

h

Ajudante de montador de estruturas metálicas.

0,742

17,27

12,81

%

Custos directos complementares

2,000

97,51

1,95

Custo de manutenção decenal: 10,22€ nos primeiros 10 anos.

Total:

99,46

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 10025-1:2004

1.9.2005

1.9.2006

2+

Produtos laminados a quente de aços de construção não ligados — Parte 1: Condições técnicas g erais de fornecimento

UNIDADE DE OBRA EAF011: LAJE ALIGEIRADA DE VIGOTAS METÁLICAS E PAINÉIS "VALERO COMPOPLAK".

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Não será colocado em contacto directo o aço com outros metais nem com gessos.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de laje com uma separação entre eixos de 70 cm, composta por: vigotas de aço laminado a quente, IPE 120, S275JR (Fe430); e painel "VALERO COMPOPLAK", de 100 mm de espessura, 1200 mm de largura e 2700 mm de comprimento, formado por núcleo de poliestireno expandido (EPS), densidade 30 kg/m³, revestido nas duas faces com fibra de vidro, de 450 g/m² e compósito (WPC), com ranhuras nos laterais para permitir a passagem do perfil de conexão entre painéis; resistência térmica 2,85 m²°C/W, condutibilidade térmica 0,035 W/(m°C), factor de resistência à difusão do vapor de água 716, Euroclasse E de reacção ao fogo, resistência à flexão 0,603 N/mm² e módulo de elasticidade 54,16 N/mm²; fixado às vigotas com fixações compostas por abraçadeiras de pendurar e varões roscados. Trabalhado e montado em oficina, com preparação de superfícies em grau SA21/2 segundo EN ISO 8501-1 e aplicação posterior de duas demãos de primário com uma espessura mínima da película seca de 30 microns por demão, excepto na zona em que se devam realizar soldaduras em obra, numa distância de 100 mm do bordo da soldadura. Inclusive p/p de preparação de bordos, soldaduras, cortes, peças especiais, desperdícios e reparação em obra de quantos defeitos se originem por razões de transporte, manuseamento ou montagem, com o mesmo grau de preparação de superfícies e aplicação de primário; reforço de juntas entre painéis através de adesivo bicomponente "VALERO COMPOPLAK", perfis de MDF "VALERO COMPOPLAK", de 3660x100x10 mm e malha de fibra de vidro "VALERO COMPOPLAK"; fixações compostas por abraçadeiras de pendurar e varões roscados, cortes.

REGULAMENTAÇÃO APLICÁVEL

Execução:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem deduzir aberturas.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem deduzir aberturas. Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,446

0,212

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,044

0,029

Resíduos gerados:

0,490

0,242

15 01 04

Embalagens de metal.

0,022

0,037

Total resíduos:

0,512

0,278
